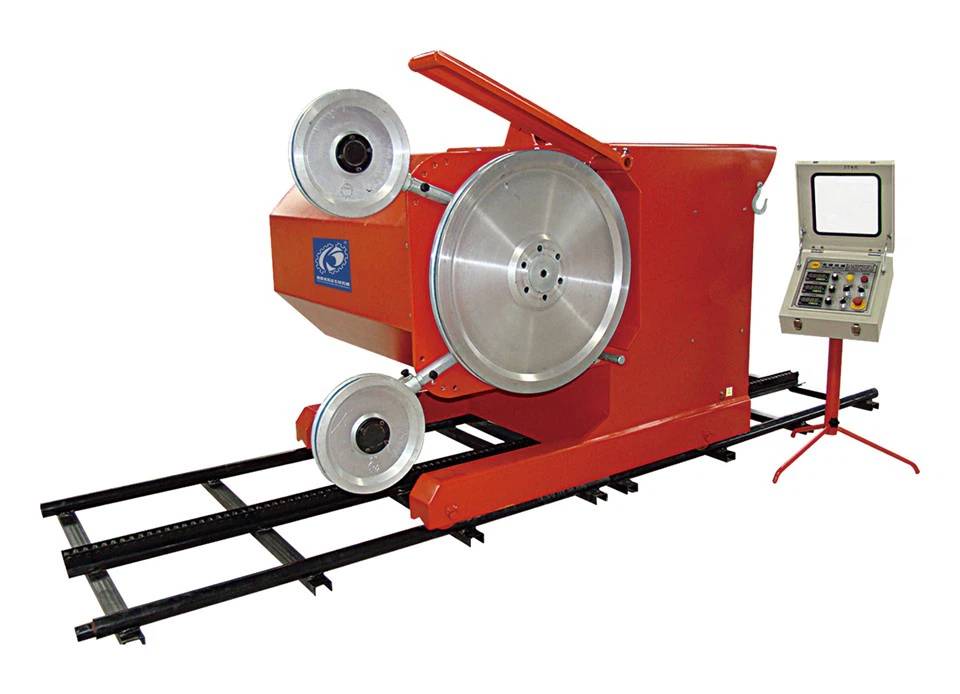

Mijnbouw draadzaagmachine

1. Productoverzicht en inkooppositionering

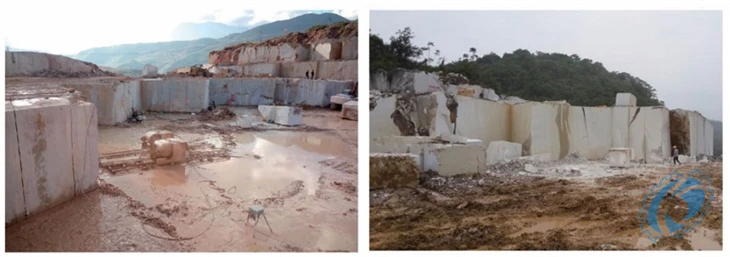

DeMijnbouwdraadzaagmachine (WSM-serie)ontwikkeld door de provincie Fujian Kaida Stone Machinery Co., Ltd. is een robuuste, uiterst efficiënte steenwinningsoplossing ontworpen voor de winning van graniet, marmer, kwartsiet en zandsteen in open groeven. De WSM-serie is speciaal gebouwd voor veeleisende steengroeveomgevingen die worden gekenmerkt door extreem stof, hoge luchtvochtigheid en ernstige schommelingen in de netspanning. De WSM-serie vervangt het traditionele stralen en handmatig primair snijden door een zeer nauwkeurig diamantdraadsnijproces.

Door de integratie van tweefrequentieconversieaandrijvingen met PLC-gesloten-lusspanning, garandeert de machine continue, optimale snijsnelheden zonder draadslip of overmatige slijtage. Voor steengroeve-exploitanten die te maken hebben met beperkingen op het gebied van de stroomvoorziening, kunnen optionele motorconfiguraties met permanente magneet het totale elektriciteitsverbruik aanzienlijk verminderen, waardoor uitbreiding van de mijn mogelijk is zonder dat dure upgrades van het elektriciteitsnet nodig zijn.

2. Technische specificaties

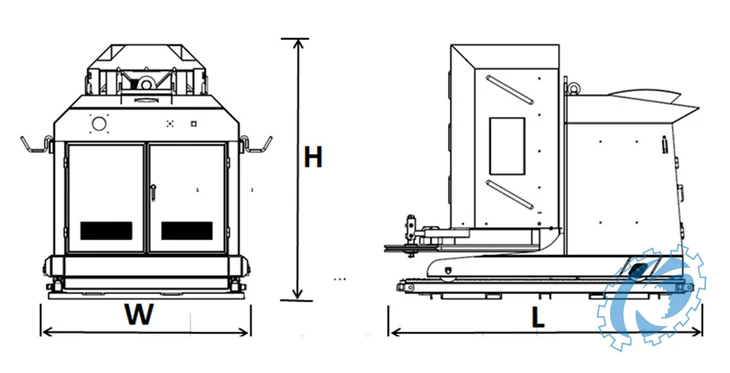

Hieronder vindt u de volledige technische specificatiematrix voor de vier standaardmodellen in de WSM Mining Wire Saw Machine-reeks:

3. Werkingsprincipe en aandrijftechnologie

Constante spanningscontrole met gesloten lus

De WSM-draadzaagmachine maakt gebruik van eensysteem met dubbele frequentieomvormergecombineerd met een industriële kwaliteitPLC-besturingsmodule. Het systeem werkt op basis van een constante spanningsfeedbacklus: wanneer de diamantdraad variabele gesteentehardheid of structurele dichtheidsveranderingen binnen de steenmassa tegenkomt, meet het besturingssysteem dynamisch de snijweerstand en past automatisch de achterwaartse lineaire voortbewegingssnelheid van de machine aan. Deze real-time adaptieve voeding voorkomt dat de diamantdraad breekt, minimaliseert vroegtijdige slijtage van de hiel en houdt de snijsnelheden van het lineaire vliegwiel op een optimaal niveau (variabel van 0 tot 40 m/s).

Permanente magneet en breedspanningsaanpassing

Steengroeven hebben vaak last van spanningsinstabiliteit als gevolg van lange kabeltrajecten en zware opstartbelastingen van machines. Het WSM-aandrijfsysteem is gebouwd om betrouwbaar te werken bij grote spanningsvariaties. Bovendien biedt Kaida optioneel een hoog rendementpermanente magneetmotor, wat een superieure arbeidsfactor en energiebesparingen oplevert die steengroeven met een hoog koppel mogelijk maken zonder de capaciteit van de lokale onderstations te overbelasten. Bekijk onze volledige categorie steengroevemachines voor aanvullende oplossingen.

4. Machineconfiguratie en structurele architectuur

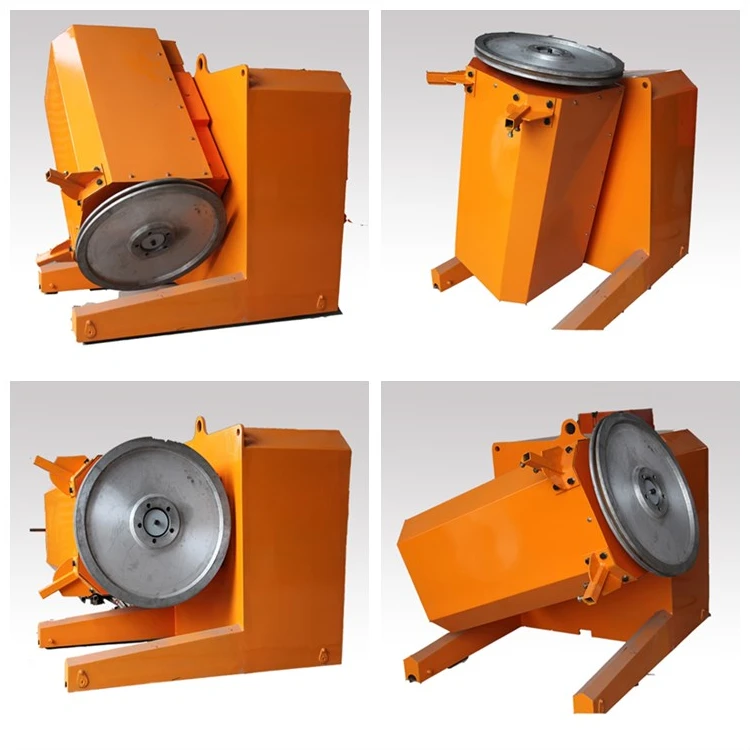

1. Gemotoriseerde ±180 graden roterende snijkop: De hoofdvliegwielkop beschikt over een elektrisch aangedreven zijwaartse beweging en een volledige gemotoriseerde rotatie van ±180 graden. Hierdoor kunnen operators de draadzaag eenvoudig uitlijnen voor verticale zaagsneden op een bank, horizontale zaagsneden aan de onderkant en zaagsneden op een schuine helling zonder het zware chassis fysiek te hoeven verplaatsen.
2. Fase-agnostische elektrische interface: Het besturingssysteem omvat een automatische fasedetectiearchitectuur zonder beperkingen op het gebied van de fasevolgorde. Operators kunnen mijnstroomkabels aansluiten zonder de fasevolgorde te controleren of te verwisselen, waardoor de interne elektronica wordt beschermd tegen schade door fase-inversie.
3. Verzegelde foto-elektrische naderingsschakelaars: Positiecontrole en grenslimieten op de snijkop zijn afhankelijk van foto-elektrische naderingssensoren die speciaal zijn ontworpen om zware trillingen, waternevel en schurend steenstof te weerstaan.

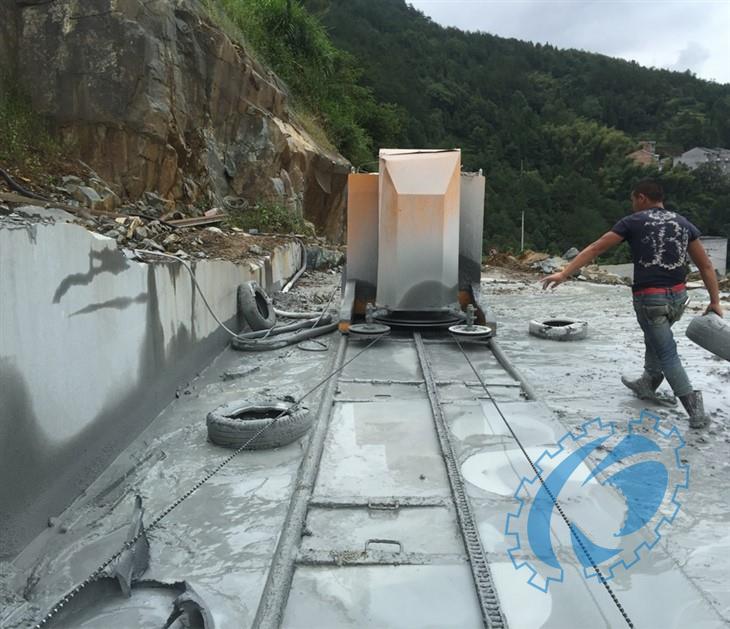

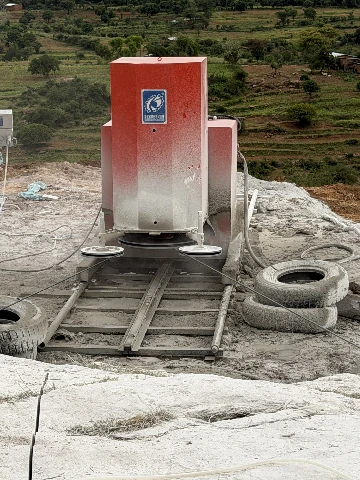

4. Modulaire heavy-duty geleiderails: De machine rijdt op een modulair rupsbandsysteem van stalen secties van 2 meter - drie secties (6 m in totaal) voor de WSM-45 en vijf secties (10 m in totaal) voor de WSM-55, WSM-75 en WSM-90 - met een rupsgewicht per sectie variërend van 80 kg (WSM-45) tot 88 kg (WSM-90), waardoor snelle demontage, nivellering en verplaatsing over oneffen steengroevebanken mogelijk is.

5. Veiligheidsbeschermingssystemen

Om apparatuur en personeel in de steengroeve te beschermen tijdens het continu zagen met hoge belasting, is de WSM-serie uitgerust met een meerlaags veiligheidsbeschermingspakket:

• Bescherming tegen diamantdraadbreuk: Stopt onmiddellijk de beweging van de machine en het vliegwiel als de draadspanning abrupt daalt, waardoor het losslaan van de draad wordt voorkomen.
• Faseverlies- en overbelastingsbeveiliging: Schakelt automatisch de stroom uit als een fase spanning verliest of als de motorstroom de vooraf ingestelde veiligheidsdrempels overschrijdt.
• Bescherming van eindlimietpositie: Foto-elektrische naderingsschakelaars definiëren harde limieten voor de zijdelingse rotatie van de kop en de baanbeweging, waardoor mechanische binding wordt voorkomen.
• Noodstroomcircuitbeëindiging: Speciale vergrendelingen van de schakelkast maken onmiddellijke handmatige bediening mogelijk.

6. Besturingsinterface en onbeheerde automatisering

HMI-besturingsplatform met aanraakscherm

Het gecentraliseerde besturingsplatform beschikt over een intuïtieve, meertalige touchscreeninterface die realtime operationele parameters weergeeft:

• Hoofdmotorstroom en netto snijstroom
• Lineaire draadsnelheid (0–40 m/s)
• Rijsnelheid en richting van de machine
• Totaal verzamelde looptijd en taaktimers
• Diagnose van systeemfouten en beveiligingslogboeken

Onbeheerd automatisch snijden

De besturingssoftware schakelt naadloos tussenHandmatige modus(voor de initiële draadopstelling, positionering van de inkeping en spanning) enAutomatische modus(voor productiesnijden). Zodra het automatisch snijden is gestart, handhaaft de PLC autonoom de optimale spanning en rijsnelheid. De machine kan volledig onbeheerd draaien, waardoor één enkele steengroevetechnicus meerdere WSM-draadzaagunits tegelijkertijd over verschillende groevevlakken kan overzien.

7. Gids voor modelselectie en aanschaf

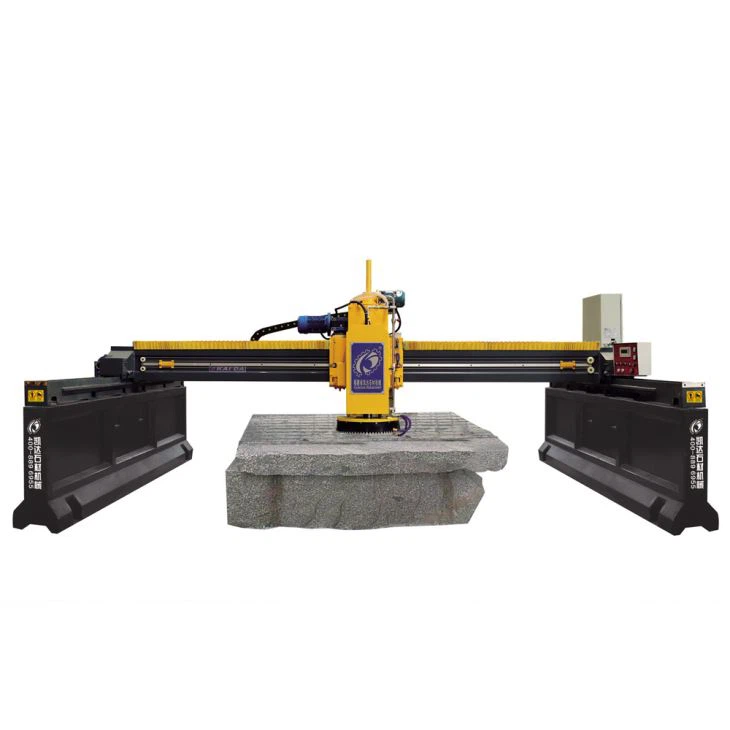

Het kiezen van het optimale WSM-model hangt af van de geologie van de steengroeve, de vereiste snijvlakafmetingen en de elektrische infrastructuur ter plaatse. Voor secundaire verwerkingswerven kunt u ook bij ons terechtbrugsteen snijmachines:

• WSM-45 (45 kW / 48 kW totaal): Ideaal voor kleine tot middelgrote marmer- en kalksteengroeven, het trimmen van secundaire blokken of locaties met een beperkte transformatorcapaciteit. Maximale zaagafstand: 1.850 mm. Totaal gewicht: 1.645 kg.
• WSM-55 (55 kW / 58 kW totaal): Aanbevolen voor granietgroeven met gemiddelde hardheid, standaard bankafzuiging en algemeen bloksnijden waarbij gebalanceerde kracht en mobiliteit vereist zijn. Maximale zaagafstand: 1.950 mm. Totaal gewicht: 2.820 kg.
• WSM-75 (75 kW / 79 kW totaal): Gebouwd voor grootschalige granietwinning, harde steenformaties (bijv. kwartsiet, dicht basalt) en diepe verticale zaagsneden tot een afstand van 2.100 mm. Totaal gewicht: 4.050 kg.
• WSM-90 (90 kW / 95 kW totaal): Zwaar vlaggenschipmodel ontworpen voor open granietmijnen met een hoge productie, een maximale productie per vierkante meter per uur en rotsomstandigheden met extreme hardheid. Maximale zaagafstand: 2.250 mm. Totaal gewicht: 4.500 kg.

8. Richtlijnen voor installatie, bediening en onderhoud

1. Track-instellingen: Leg de modulaire geleiderail op een vlakke steengroevebank - 3 secties (6 m totaal) voor de WSM-45, of 5 secties (10 m totaal) voor de WSM-55, WSM-75 en WSM-90. Bevestig de railverankeringspinnen om achterwaartse trekkrachten tijdens automatisch rijden te weerstaan.

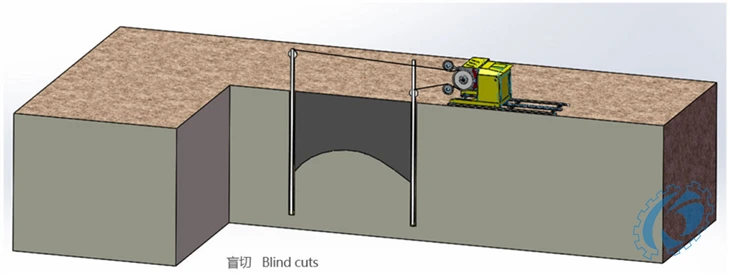

2. Draadsnijden en spannen: Leid de diamantdraadlus door voorgeboorde verticale en horizontale boorgatkruisingen. Pas de positie van de gemotoriseerde snijkop aan (rotatie van ±180 graden) totdat de draad recht op één lijn ligt met de vliegwielgroef.
3. Parameterkalibratie: Stel de beoogde lineaire snelheid (doorgaans 22–30 m/s voor graniet, 30–40 m/s voor zacht marmer) en maximale motorstroomlimieten in op het aanraakscherm.
4. Routineonderhoud:
   • Inspecteer de rubberen vliegwielvoeringen dagelijks op slijtage van de groeven of ingebedde steenslag.
   • Maak de foto-elektrische naderingsschakelaars schoon en controleer de kabelconnectoren op integriteit van de vochtafdichting.
   • Smeer de zijdelingse kopgeleidingen en roterende tandwielconstructies volgens fabrieksintervallen.

9. Fabrikantondersteuning en wereldwijd after-salesnetwerk

Als fabrikant gecertificeerd onderISO9001-, ISO14001- en CE-normen, Provincie Fujian Kaida Stone Machinery Co., Ltd. biedt uitgebreide wereldwijde ondersteuning voor alle apparatuur uit de WSM-serie:

• Aangepaste steengroeve-indeling en CAD-planning: Kaida's engineeringgroep helpt klanten bij het configureren van optimale bankhoogtes, stroomverdelingsindelingen en machinehoeveelheden.
• Diagnose en technische assistentie op afstand: Ingebouwde besturingsinterfaces ondersteunen technische probleemoplossing op afstand om operationele afwijkingen snel op te lossen.
• Reserveonderdelen en wereldwijde distributie: Ondersteund door 35 binnenlandse vestigingen en meer dan 30 internationale agenten heeft Kaida complete reserveonderdelen (vliegwielvoeringen, rupsbanden, PLC-modules, naderingsschakelaars) op voorraad voor een snelle wereldwijde verzending.
•
